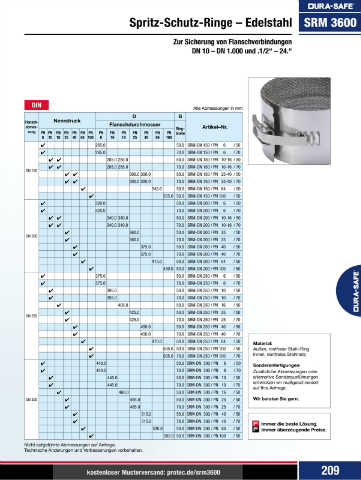

Page 209 - PROTEC PLASTICS DE34

Spritz-Schutz-Ringe – Edelstahl Spritz-Schutz-Ringe – Edelstahl

Zur Sicherung von Flanschverbindungen Zur Sicherung von Flanschverbindungen
DN 10 – DN 1.000 und .1/2“ – 24.“ DN 10 – DN 1.000 und .1/2“ – 24.“

DIN
D B
Flansch- Nenndruck Flanschdurchmesser
abmes- Ring- Artikel–Nr.
sung PN PN PN PN PN PN PN PN PN PN PN PN PN PN breite
6 10 16 25 40 64 100 6 10 16 25 40 64 100
✔ 265.0 50.0 SRM-DN 150 / PN 6 / 50
✔ 265.0 70.0 SRM-DN 150 / PN 6 / 70
✔ ✔ 285.0 285.0 50.0 SRM-DN 150 / PN 10-16 / 50
✔ ✔ 285.0 285.0 70.0 SRM-DN 150 / PN 10-16 / 70
DN 150
DIN ✔ ✔ 300.0 300.0 50.0 SRM-DN 150 / PN 25-40 / 50
✔ ✔ 300.0 300.0 70.0 SRM-DN 150 / PN 25-40 / 70
D B ✔ 345.0 50.0 SRM-DN 150 / PN 64 / 50
Flansch- Nenndruck Flanschdurchmesser ✔ 355.0 50.0 SRM-DN 150 / PN 100 / 50
abmes- Ring- Artikel–Nr.
sung PN PN PN PN PN PN PN PN PN PN PN PN PN PN breite ✔ 320.0 50.0 SRM-DN 200 / PN 6 / 50
6 10 16 25 40 64 100 6 10 16 25 40 64 100 ✔ 320.0 70.0 SRM-DN 200 / PN 6 / 70
✔ 160.0 50.0 SRM-DN 65 / PN 6 / 50 ✔ ✔ 340.0 340.0 50.0 SRM-DN 200 / PN 10-16 / 50
✔ 160.0 70.0 SRM-DN 65 / PN 6 / 70 ✔ ✔ 340.0 340.0 70.0 SRM-DN 200 / PN 10-16 / 70
✔ ✔ ✔ ✔ 185.0 185.0 185.0 185.0 50.0 SRM-DN 65 / PN 10-40 / 50 ✔ 360.0 50.0 SRM-DN 200 / PN 25 / 50
DN 200
DN 65 ✔ ✔ ✔ ✔ 185.0 185.0 185.0 185.0 70.0 SRM-DN 65 / PN 10-40 / 70 ✔ 360.0 70.0 SRM-DN 200 / PN 25 / 70
✔ 205.0 50.0 SRM-DN 65 / PN 64 / 50 ✔ 375.0 50.0 SRM-DN 200 / PN 40 / 50
✔ 220.0 50.0 SRM-DN 65 / PN 100 / 50 ✔ 375.0 70.0 SRM-DN 200 / PN 40 / 70
✔ 220.0 70.0 SRM-DN 65 / PN 100 / 70 ✔ 415.0 50.0 SRM-DN 200 / PN 64 / 50
✔ 190.0 50.0 SRM-DN 80 / PN 6 / 50 ✔ 430.0 50.0 SRM-DN 200 / PN 100 / 50
✔ 190.0 70.0 SRM-DN 80 / PN 6 / 70 ✔ 375.0 50.0 SRM-DN 250 / PN 6 / 50
Material: DN 80 ✔ ✔ ✔ ✔ 200.0 200.0 200.0 200.0 50.0 SRM-DN 80 / PN 10-40 / 50 ✔ 375.0 70.0 SRM-DN 250 / PN 6 / 70
Außen, rostfreier Stahl-Ring ✔ ✔ ✔ ✔ 200.0 200.0 200.0 200.0 70.0 SRM-DN 80 / PN 10-40 / 70 ✔ 395.0 50.0 SRM-DN 250 / PN 10 / 50
Innen, rostfreies Stahlnetz
✔ 215.0 50.0 SRM-DN 80 / PN 64 / 50 ✔ 395.0 70.0 SRM-DN 250 / PN 10 / 70
Werkstoff: ✔ 230.0 50.0 SRM-DN 80 / PN 100 / 50 ✔ 405.0 50.0 SRM-DN 250 / PN 16 / 50
ASTM 316, DIN 1.4404 ✔ 210.0 50.0 SRM-DN 100 / PN 6 / 50 DN 250 ✔ 425.0 50.0 SRM-DN 250 / PN 25 / 50
✔ 210.0 70.0 SRM-DN 100 / PN 6 / 70 ✔ 425.0 70.0 SRM-DN 250 / PN 25 / 70
Stahlringmantel mit Innen-
Stahlnetz (mehrschichtig). ✔ ✔ 200.0 200.0 50.0 SRM-DN 100 / PN 10-16 / 50 ✔ 450.0 50.0 SRM-DN 250 / PN 40 / 50
✔ ✔ 200.0 200.0 70.0 SRM-DN 100 / PN 10-16 / 70 ✔ 450.0 70.0 SRM-DN 250 / PN 40 / 70
Raster für Nennweiten 235.0 235.0 50.0 SRM-DN 100 / PN 25-40 / 50 470.0 50.0 SRM-DN 250 / PN 64 / 50
D-1 mm / D+2 mm. DN 100 ✔ ✔ ✔ Material:
✔ ✔ 235.0 235.0 70.0 SRM-DN 100 / PN 25-40 / 70 ✔ 505.0 50.0 SRM-DN 250 / PN 100 / 50 Außen, rostfreier Stahl-Ring
Einfache Montage ohne ✔ 250.0 50.0 SRM-DN 100 / PN 64 / 50 ✔ 505.0 70.0 SRM-DN 250 / PN 100 / 70 Innen, rostfreies Stahlnetz
Werkzeuge oder Hilfsmittel 250.0 70.0 SRM-DN 100 / PN 64 / 70 440.0 50.0 SRM-DN 300 / PN 6 / 50
durch Schnell-Spannverschluß ✔ ✔ Sonderanfertigungen:
mit Federbügel. ✔ 265.0 50.0 SRM-DN 100 / PN 100 / 50 ✔ 440.0 70.0 SRM-DN 300 / PN 6 / 70 Zusätzliche Abmessungen oder
✔ 265.0 70.0 SRM-DN 100 / PN 100 / 70 ✔ 445.0 50.0 SRM-DN 300 / PN 10 / 50 alternative Sonderausführungen
Material resistent gegen Chemika- ✔ 240.0 50.0 SRM-DN 125 / PN 6 / 50 ✔ 445.0 70.0 SRM-DN 300 / PN 10 / 70 entwickeln wir maßgeschneidert
lien, hitzebeständig, witterungssta- auf Ihre Anfrage.
bil und für Freianlagen geeignet. ✔ 240.0 70.0 SRM-DN 125 / PN 6 / 70 ✔ 460.0 50.0 SRM-DN 300 / PN 16 / 50
✔ ✔ 250.0 250.0 50.0 SRM-DN 125 / PN 10-16 / 50 DN 300 ✔ 485.0 50.0 SRM-DN 300 / PN 25 / 50 Wir beraten Sie gern.
✔ ✔ 250.0 250.0 70.0 SRM-DN 125 / PN 10-16 / 70 ✔ 485.0 70.0 SRM-DN 300 / PN 25 / 70
Premium Protec Preisvorteil DN 125 ✔ ✔ 270.0 270.0 50.0 SRM-DN 125 / PN 25-40 / 50 ✔ 515.0 50.0 SRM-DN 300 / PN 40 / 50
Konsequente Dauertiefpreise
✔ ✔ 270.0 270.0 70.0 SRM-DN 125 / PN 25-40 / 70 ✔ 515.0 70.0 SRM-DN 300 / PN 40 / 70
✔ 295.0 50.0 SRM-DN 125 / PN 64 / 50 ✔ 530.0 50.0 SRM-DN 300 / PN 64 / 50
✔ 315.0 50.0 SRM-DN 125 / PN 100 / 50 ✔ 585.0 50.0 SRM-DN 300 / PN 100 / 50
Nicht aufgeführte Abmessungen auf Anfrage. Nicht aufgeführte Abmessungen auf Anfrage.
Technische Änderungen und Verbesserungen vorbehalten. Technische Änderungen und Verbesserungen vorbehalten.
