Page 213 - PROTEC PLASTICS DE34

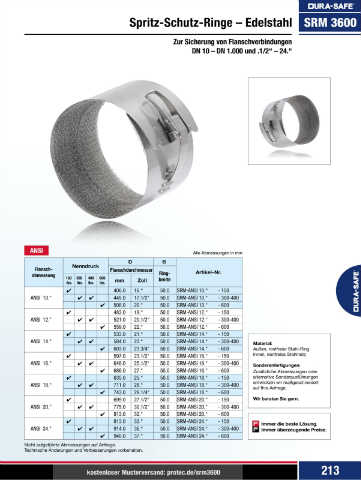

Spritz-Schutz-Ringe – Edelstahl Spritz-Schutz-Ringe – Edelstahl

Zur Sicherung von Flanschverbindungen Zur Sicherung von Flanschverbindungen
DN 10 – DN 1.000 und .1/2“ – 24.“ DN 10 – DN 1.000 und .1/2“ – 24.“

ANSI

D B
Nenndruck
Flansch- Flanschdurchmesser
abmessung Ring- Artikel–Nr.
150 300 400 600 mm Zoll breite
lbs. lbs. lbs. lbs.
✔ 89.0 3.1/2“ 50.0 SRM-ANSI .1/2“ - 150
ANSI .1/2"
✔ ✔ ✔ 95.0 3.3/4“ 50.0 SRM-ANSI .1/2“ - 300-600
✔ 99.0 3.7/8“ 50.0 SRM-ANSI .3/4“ - 150
ANSI .3/4"
✔ ✔ ✔ 117.0 4.5/8“ 50.0 SRM-ANSI .3/4“ - 300-600 ANSI
✔ 108.0 4.1/4“ 50.0 SRM-ANSI 1.“ - 150
ANSI 1."
✔ ✔ ✔ 124.0 4.7/8“ 50.0 SRM-ANSI 1.“ - 300-600 D B
✔ 117.0 4.5/8“ 50.0 SRM-ANSI 1.1/4“ - 150 Flansch- Nenndruck Flanschdurchmesser
ANSI 1.1/4" Ring- Artikel–Nr.
✔ ✔ ✔ 133.0 5.1/4“ 50.0 SRM-ANSI 1.1/4“ - 300-600 abmessung 150 300 400 600 mm Zoll breite
Material: ANSI 1.1/2" ✔ 127.0 5.“ 50.0 SRM-ANSI 1.1/2“ - 150 lbs. lbs. lbs. lbs.
Außen, rostfreier Stahl-Ring ✔ ✔ ✔ 155.0 6.1/8“ 50.0 SRM-ANSI 1.1/2“ - 300-600 ✔ 406.0 16.“ 50.0 SRM-ANSI 10.“ - 150
Innen, rostfreies Stahlnetz ✔ 152.0 6.“ 50.0 SRM-ANSI 2.“ - 150 ANSI 10." ✔ ✔ 445.0 17.1/2“ 50.0 SRM-ANSI 10.“ - 300-400
ANSI 2."
Werkstoff: ✔ ✔ ✔ 165.0 6.1/2“ 50.0 SRM-ANSI 2.“ - 300-600 ✔ 508.0 20.“ 50.0 SRM-ANSI 10.“ - 600
ASTM 316, DIN 1.4404 ✔ 178.0 7.“ 50.0 SRM-ANSI 2.1/2“ - 150 ✔ 483.0 19.“ 50.0 SRM-ANSI 12.“ - 150
ANSI 2.1/2"
Stahlringmantel mit Innen- ✔ ✔ ✔ 191.0 7.1/2“ 50.0 SRM-ANSI 2.1/2“ - 300-600 ANSI 12." ✔ ✔ 521.0 20.1/2“ 50.0 SRM-ANSI 12.“ - 300-400
Stahlnetz (mehrschichtig). ANSI 3." ✔ 191.0 7.1/2“ 50.0 SRM-ANSI 3.“ - 150 ✔ 559.0 22.“ 50.0 SRM-ANSI 12.“ - 600
✔ ✔ ✔ 210.0 8.1/4“ 50.0 SRM-ANSI 3.“ - 300-600 ✔ 533.0 21.“ 50.0 SRM-ANSI 14.“ - 150
Raster für Nennweiten 216.0 8.1/2“ 50.0 SRM-ANSI 3.1/2“ - 150 ANSI 14." 584.0 23.“ 50.0 SRM-ANSI 14.“ - 300-400
D-1 mm / D+2 mm. ANSI 3.1/2" ✔ ✔ ✔ Material:
✔ ✔ ✔ 229.0 9.“ 50.0 SRM-ANSI 3.1/2“ - 300-600 ✔ 603.0 23.3/4“ 50.0 SRM-ANSI 14.“ - 600 Außen, rostfreier Stahl-Ring
Einfache Montage ohne ✔ 229.0 9.“ 50.0 SRM-ANSI 4.“ - 150 ✔ 597.0 23.1/2“ 50.0 SRM-ANSI 16.“ - 150 Innen, rostfreies Stahlnetz
Werkzeuge oder Hilfsmittel ANSI 4." 254.0 10.“ 50.0 SRM-ANSI 4.“ - 300-400 ANSI 16." 648.0 25.1/2“ 50.0 SRM-ANSI 16.“ - 300-400
durch Schnell-Spannverschluß ✔ ✔ ✔ ✔ Sonderanfertigungen:
mit Federbügel. ✔ 273.0 10.3/4“ 50.0 SRM-ANSI 4.“ - 600 ✔ 686.0 27.“ 50.0 SRM-ANSI 16.“ - 600 Zusätzliche Abmessungen oder
✔ 254.0 10.“ 50.0 SRM-ANSI 5.“ - 150 ✔ 635.0 25.“ 50.0 SRM-ANSI 18.“ - 150 alternative Sonderausführungen
Material resistent gegen Chemika- ANSI 5." ✔ ✔ 280.0 11.“ 50.0 SRM-ANSI 5.“ - 300-400 ANSI 18." ✔ ✔ 711.0 28.“ 50.0 SRM-ANSI 18.“ - 300-400 entwickeln wir maßgeschneidert
lien, hitzebeständig, witterungssta- auf Ihre Anfrage.
bil und für Freianlagen geeignet. ✔ 330.0 13.“ 50.0 SRM-ANSI 5.“ - 600 ✔ 743.0 29.1/4“ 50.0 SRM-ANSI 18.“ - 600
✔ 280.0 11.“ 50.0 SRM-ANSI 6.“ - 150 ✔ 699.0 27.1/2“ 50.0 SRM-ANSI 20.“ - 150 Wir beraten Sie gern.
ANSI 6." ✔ ✔ 318.0 12.1/2“ 50.0 SRM-ANSI 6.“ - 300-400 ANSI 20." ✔ ✔ 775.0 30.1/2“ 50.0 SRM-ANSI 20.“ - 300-400
Premium Protec Preisvorteil ✔ 356.0 14.“ 50.0 SRM-ANSI 6.“ - 600 ✔ 813.0 32.“ 50.0 SRM-ANSI 20.“ - 600
Konsequente Dauertiefpreise
✔ 343.0 13.1/2“ 50.0 SRM-ANSI 8.“ - 150 ✔ 813.0 32.“ 50.0 SRM-ANSI 24.“ - 150
ANSI 8." ✔ ✔ 381.0 15.“ 50.0 SRM-ANSI 8.“ - 300-400 ANSI 24." ✔ ✔ 914.0 36.“ 50.0 SRM-ANSI 24.“ - 300-400
✔ 419.0 16.1/2“ 50.0 SRM-ANSI 8.“ - 600 ✔ 940.0 37.“ 50.0 SRM-ANSI 24.“ - 600
Nicht aufgeführte Abmessungen auf Anfrage. Nicht aufgeführte Abmessungen auf Anfrage.
Technische Änderungen und Verbesserungen vorbehalten. Technische Änderungen und Verbesserungen vorbehalten.

212 + 49 - 40 - 713 77 40 + 49 - 40 - 713 87 62 www.protec.de kostenloser Musterversand: protec.de/srm3600 213
